Cấu tạo máy phun bi dạng treo và vai trò của từng bộ phận

Trong lĩnh vực xử lý bề mặt kim loại, máy phun bi dạng treo là thiết bị được sử dụng phổ biến nhờ khả năng làm sạch hiệu quả, tạo độ nhám đồng đều và nâng cao chất lượng sản phẩm. Để khai thác tối đa hiệu suất thiết bị, việc hiểu rõ cấu tạo máy phun bi dạng treo và chức năng của từng bộ phận là rất quan trọng. Bài viết dưới đây sẽ giúp bạn tìm hiểu chi tiết cấu tạo máy phun bi dạng treo và vai trò của từng bộ phận.

Máy phun bi dạng treo là gì?

Máy phun bi dạng treo là thiết bị xử lý bề mặt kim loại sử dụng lực ly tâm từ đầu phun để gia tốc hạt bi thép và bắn lên bề mặt chi tiết với tốc độ cao. Quá trình này giúp loại bỏ rỉ sét, lớp sơn cũ, bavia và các tạp chất, đồng thời tạo độ nhám đồng đều nhằm tăng khả năng bám dính cho lớp sơn, mạ hoặc các công đoạn gia công tiếp theo.

Điểm nổi bật của máy là chi tiết được treo trên móc và quay tự động trong buồng phun, giúp hạt bi tiếp cận toàn bộ bề mặt, kể cả những vị trí khó xử lý. Nhờ đó, sản phẩm được làm sạch đồng đều, hạn chế tối đa các vùng bỏ sót.

Máy phun bi dạng treo được ứng dụng phổ biến trong ngành kết cấu thép, đúc kim loại, cơ khí chế tạo, ô tô, xe máy và nhiều lĩnh vực công nghiệp khác. Với khả năng làm sạch nhanh, hiệu quả và tự động hóa cao, thiết bị giúp nâng cao năng suất, tiết kiệm chi phí vận hành và đảm bảo chất lượng xử lý bề mặt. Việc tìm hiểu cấu tạo máy phun bi dạng treo cũng là cơ sở quan trọng để vận hành đúng cách, bảo dưỡng định kỳ và kéo dài tuổi thọ thiết bị.

Cấu tạo máy phun bi dạng treo và vai trò từng bộ phận

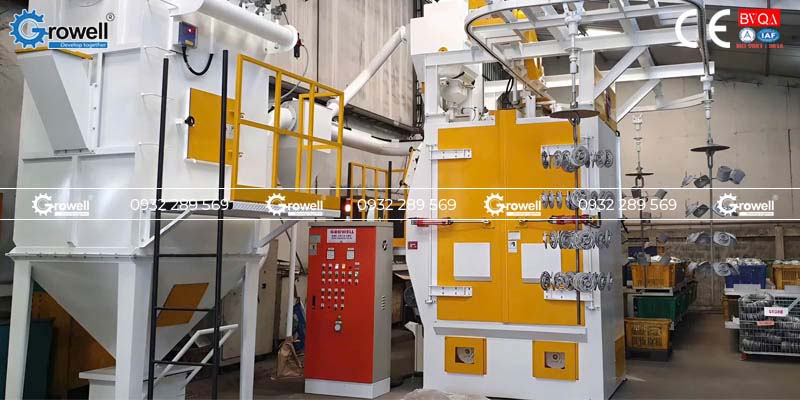

Cấu tạo máy phun bi dạng treo gồm nhiều hệ thống và bộ phận hoạt động đồng bộ, giúp thiết bị đạt hiệu quả làm sạch bề mặt kim loại cao, vận hành ổn định và tiết kiệm chi phí. Dưới đây là cấu tạo máy phun bi dạng treo:

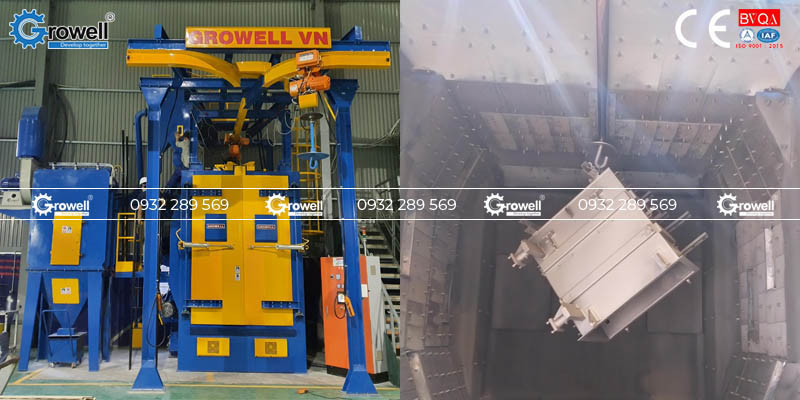

Buồng phun bi

Trong cấu tạo máy phun bi dạng treo, buồng phun là khu vực diễn ra toàn bộ quá trình xử lý bề mặt. Buồng thường được chế tạo từ thép chịu lực, bên trong lót các tấm thép hoặc cao su chống mài mòn nhằm bảo vệ thành máy trước sự va đập liên tục của hạt bi thép.

Vai trò:

• Tạo không gian kín cho quá trình phun bi.
• Ngăn hạt bi và bụi phát tán ra môi trường.
• Bảo vệ các bộ phận bên ngoài khỏi mài mòn.
• Đảm bảo an toàn cho người vận hành.

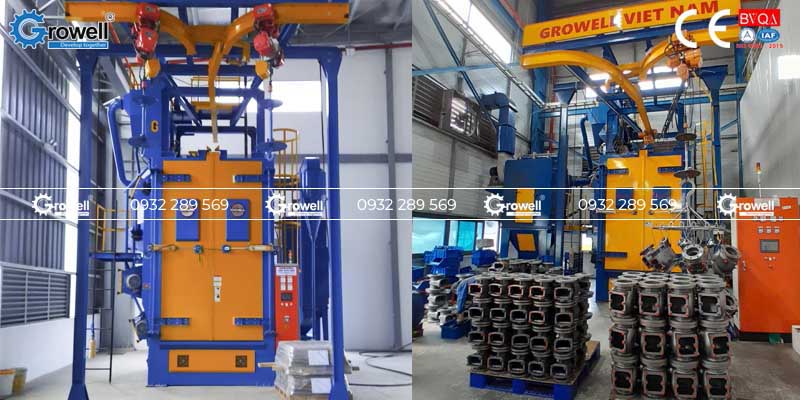

Móc treo và hệ thống di chuyển

Đây là bộ phận dùng để treo chi tiết cần xử lý và đưa sản phẩm vào buồng phun. Trong quá trình làm việc sản phẩm được ray treo di chuyển vào buồng phun, móc treo quay liên tục để mọi vị trí trên bề mặt sản phẩm đều được hạt bi tác động.

Vai trò:

• Giữ sản phẩm ổn định trong suốt quá trình phun.
• Giúp bề mặt được làm sạch đồng đều.
• Phù hợp với các chi tiết có hình dạng phức tạp hoặc kích thước lớn.
• Tăng mức độ tự động hóa và năng suất sản xuất.

Đầu phun bi

Đầu phun bi là bộ phận quan trọng nhất của máy, có nhiệm vụ tăng tốc hạt bi bằng lực ly tâm và phun chúng với tốc độ cao vào bề mặt chi tiết.

Vai trò:

• Tạo lực va đập mạnh để loại bỏ rỉ sét, sơn cũ và tạp chất.
• Quyết định năng suất và hiệu quả làm sạch của máy.
• Ảnh hưởng trực tiếp đến mức tiêu hao hạt bi và điện năng.

Hệ thống cấp và tuần hoàn hạt bi

Sau khi va chạm với bề mặt sản phẩm, hạt bi thép được thu hồi và đưa trở lại đầu phun thông qua hệ thống tuần hoàn.

Vai trò:

• Cung cấp hạt bi liên tục cho quá trình làm việc.
• Tái sử dụng hạt bi nhiều lần nhằm giảm chi phí vật liệu.
• Duy trì hiệu suất làm sạch ổn định trong thời gian dài.

Gầu tải và vít tải

Gầu tải và vít tải là những bộ phận không thể thiếu trong cấu tạo máy phun bi dạng treo. Vít tải thu gom hạt bi ở đáy buồng phun và chuyển đến gầu tải. Gầu tải tiếp tục đưa hạt bi lên bộ tách để phân loại trước khi cấp lại cho đầu phun.

Vai trò:

• Thu hồi và vận chuyển hạt bi tự động.
• Đảm bảo chu trình tuần hoàn diễn ra liên tục.
• Giảm thất thoát vật liệu và hạn chế gián đoạn sản xuất.

Bộ tách hạt bi

Trong quá trình sử dụng, hạt bi có thể bị vỡ hoặc lẫn bụi và tạp chất. Bộ tách sẽ phân loại, loại bỏ các hạt không đạt tiêu chuẩn trước khi cấp lại cho đầu phun.

Vai trò:

• Duy trì chất lượng hạt bi.
• Nâng cao hiệu quả xử lý bề mặt.
• Giảm hao mòn đầu phun và các bộ phận chịu mài mòn.

Hệ thống xử lý bụi

Quá trình phun bi tạo ra bụi kim loại và các tạp chất phát sinh. Hệ thống xử lý bụi sẽ thu gom, lọc sạch và xử lý lượng bụi này trước khi thải không khí ra môi trường.

Vai trò:

• Giữ môi trường làm việc sạch sẽ.
• Bảo vệ sức khỏe người vận hành.
• Đáp ứng các yêu cầu về an toàn và môi trường trong sản xuất.

Tủ điều khiển

Tủ điều khiển là trung tâm quản lý toàn bộ hoạt động của máy. Người vận hành có thể thiết lập thời gian phun, điều chỉnh các thông số kỹ thuật và theo dõi tình trạng hoạt động của thiết bị.

Vai trò:

• Điều khiển và giám sát toàn bộ hệ thống.
• Tăng độ chính xác trong vận hành.
• Giảm sai sót, nâng cao hiệu quả sản xuất.
• Hỗ trợ bảo trì và xử lý sự cố nhanh chóng.

Hiểu rõ cấu tạo máy phun bi dạng treo và chức năng của từng bộ phận giúp doanh nghiệp lựa chọn đúng thiết bị theo nhu cầu sản xuất, đồng thời xây dựng kế hoạch bảo trì hiệu quả để kéo dài tuổi thọ máy.

Vì sao cần hiểu rõ cấu tạo máy phun bi dạng treo?

Hiểu rõ cấu tạo máy phun bi dạng treo giúp doanh nghiệp lựa chọn thiết bị phù hợp, vận hành hiệu quả và tối ưu chi phí trong suốt quá trình sử dụng. Đồng thời, việc nắm rõ chức năng của từng bộ phận còn góp phần nâng cao năng suất, kéo dài tuổi thọ máy và đảm bảo chất lượng xử lý bề mặt.

• Lựa chọn đúng thiết bị: Mỗi doanh nghiệp có nhu cầu sản xuất khác nhau về kích thước, tải trọng và sản lượng. Hiểu rõ cấu tạo máy phun bi dạng treo giúp lựa chọn đúng công suất, số lượng đầu phun và hệ thống móc treo, tránh đầu tư không phù hợp.
• Nâng cao hiệu quả vận hành: Khi nắm rõ chức năng của từng bộ phận, người vận hành có thể điều chỉnh các thông số hợp lý để quá trình phun bi diễn ra ổn định, làm sạch đồng đều và giảm tiêu hao hạt bi..
• Dễ dàng bảo trì, hạn chế sự cố: Hiểu rõ cấu tạo máy phun bi dạng treo giúp kiểm tra và bảo dưỡng định kỳ các bộ phận như đầu phun, cánh văng, gầu tải hay tấm chống mài mòn, từ đó phát hiện sớm hư hỏng và giảm thời gian dừng máy.
• Tiết kiệm chi phí vận hành: Việc bảo trì đúng cách giúp hệ thống hoạt động ổn định, giảm hao mòn linh kiện, tiết kiệm hạt bi, điện năng và chi phí sửa chữa, đồng thời tối ưu hiệu quả sản xuất.
• Kéo dài tuổi thọ thiết bị: Các bộ phận được vận hành đúng kỹ thuật và bảo dưỡng thường xuyên sẽ duy trì hiệu suất ổn định, giúp máy hoạt động bền bỉ và tăng hiệu quả đầu tư lâu dài.

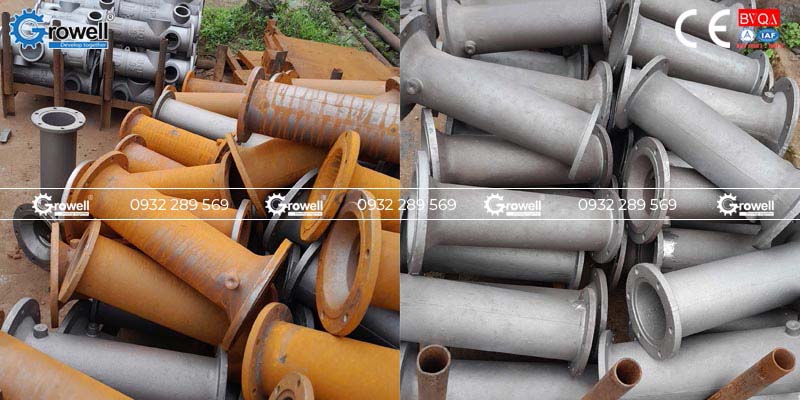

• Đảm bảo an toàn và chất lượng sản phẩm: Hiểu rõ cấu tạo máy phun bi dạng treo giúp người vận hành tuân thủ đúng quy trình kỹ thuật, hạn chế rủi ro trong quá trình sử dụng và đảm bảo bề mặt sản phẩm được làm sạch đồng đều, đáp ứng yêu cầu trước khi sơn phủ, mạ hoặc gia công.

Địa chỉ mua máy phun bi uy tín chính hãng

Có thể thấy, việc hiểu rõ cấu tạo máy phun bi dạng treo mang lại nhiều lợi ích từ khâu lựa chọn thiết bị, vận hành, bảo trì đến kiểm soát chi phí và nâng cao chất lượng sản phẩm.
